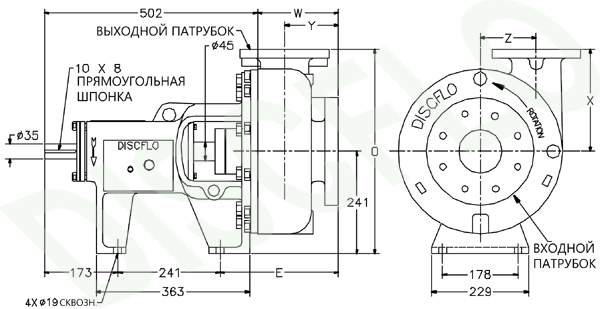

Дисковый насос DISCFLO, модель 305 мм., без двигателя.
Габаритные чертежи моделей, в исполнениях не указанных в данном разделе, могут быть предоставлены на основании оформленного
запроса.
С принципами маркировки насосов DISCFLO можно ознакомиться здесь
Все размеры +- 3 мм.
Номер модели | Диаметр входного патрубка, мм |
Диаметр выходного патрубка, мм |
Разм. "E" | Разм. "O" | Разм. "W" | Разм. "X" | Разм. "Y" | Разм. "Z" | ||||||||
100 X 50 X 305 | DN 100 | DN 50 | 251 | 483 | 183 | 241 | 112 | 148 | ||||||||
100 X 80 X 305 | DN 100 | DN 80 | 279 | 483 | 191 | 241 | 127 | 132 | ||||||||
150 X 100 X 305 | DN 150 | DN 100 | 310 | 511 | 222 | 269 | 142 | 121 |

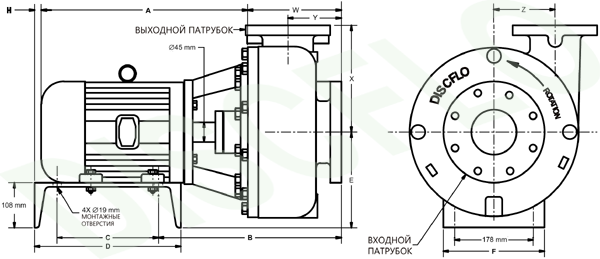

Дисковый насос DISCFLO, модель 305 мм., непосредственное соединение с двигателем (close coupled design).
Номер модели | Диаметр входного патрубка, мм |
Диаметр выходного патрубка, мм |
Разм. "X" | Разм. "Y" | Разм. "Z" | Разм. "W" | ||||||
100 X 50 X 305 | DN 100 | DN 50 | 241 | 112 | 146 | 163 | ||||||
100 X 80 X 305 | DN 100 | DN 80 | 241 | 127 | 132 | 188 | ||||||
150 X 100 X 305 | DN 150 | DN 100 | 270 | 142 | 119 | 221 |
Тип мотора по IEC | Разм. "A" | Разм. "B" | Разм. "C" | Разм. "D" | Разм. "E" | Разм. "F" | Разм. "H" | |||||||
90L | 270 | 381 | 241 | 330 | 192 | 254 | 58 | |||||||
100L | 299 | 413 | 241 | 330 | 202 | 305 | 38 | |||||||
112M | 301 | 413 | 241 | 330 | 214 | 305 | 13 | |||||||
132 | 367 | 369 | 254 | 330 | 234 | 356 | ||||||||
160M | 492 | 388 | 254 | 330 | 262 | 356 | ||||||||
160L | 534 | 384 | 381 | 457 | 262 | 356 | ||||||||
180M | 570 | 381 | 381 | 457 | 282 | 356 |

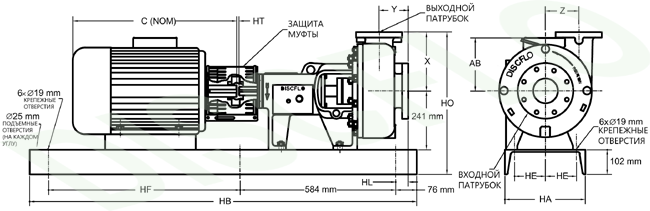

Дисковый насос DISCFLO, модель 305 мм., прямое соединение с двигателем (direct coupled design).
Номер модели | Диаметр входного патрубка, мм |
Диаметр выходного патрубка, мм |
Разм. "HL" | Разм. "HO" | Разм. "X" | Разм. "Y" | Разм. "Z" | |||||||
100 X 50 X 305 | DN 100 | DN 50 | 23 | 584 | 241 | 112 | 146 | |||||||
100 X 80 X 305 | DN 100 | DN 80 | 51 | 584 | 241 | 127 | 132 | |||||||
150 X 100 X 305 | DN 150 | DN 100 | 81 | 613 | 270 | 145 | 119 |
Тип мотора по IEC | Разм. "HB" | Разм. "HF" | Разм. "HT" | Разм. "HT" | Разм. "C" | Разм. "AB" | Разм. "HA" | Разм. "HE" | ||||||||
90L | 1389 | 653 | 13 | 130 | 320 | 212 | 330 | 70 | ||||||||
100L | 1389 | 653 | 13 | 130 | 359 | 236 | 330 | 80 | ||||||||
112M | 1389 | 653 | 13 | 130 | 361 | 258 | 330 | 95 | ||||||||
132 | 1389 | 653 | 13 | 130 | 447 | 296 | 330 | 108 | ||||||||
160M | 1389 | 653 | 13 | 130 | 603 | 369 | 330 | 127 | ||||||||
160L | 1592 | 856 | 13 | 130 | 644 | 369 | 330 | 127 | ||||||||
180M | 1592 | 856 | 13 | 130 | 680 | 404 | 330 | 140 | ||||||||
180L | 1592 | 856 | 13 | 130 | 701 | 404 | 330 | 140 | ||||||||
200ML | 1644 | 907 | 13 | 130 | 773 | 497 | 457 | 159 | ||||||||
225SM | 1644 | 907 | 13 | 130 | 835 | 542 | 457 | 203 |
