ДИСКОВЫЕ НАСОСЫ DISCFLO

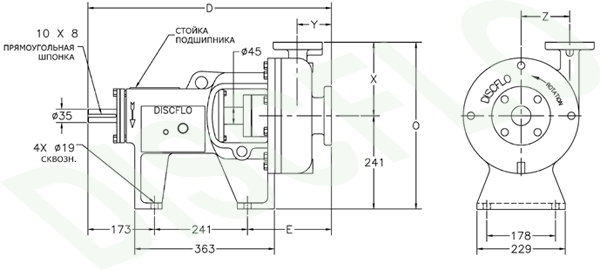

Дисковый насос DISCFLO, модель 203 мм., без двигателя.

Дисковый насос DISCFLO, модель 203 мм. без двигателя.

Габаритные чертежи моделей, в исполнениях не указанных в данном разделе, могут быть предоставлены на основании оформленного запроса.
С принципами маркировки насосов DISCFLO можно ознакомиться здесь
Все размеры +- 3 мм.

Номер модели   Диаметр входного
патрубка, мм
  Диаметр выходного
патрубка, мм
  Разм. "0"   Разм. "X"   Разм. "Y"   Разм. "Z"   Разм. "D"   Разм. "E"
50 X 40 X 203   DN 50   DN 40   432   191   87   124   632   216

Дисковый насос DISCFLO, модель 203 мм., непосредственное соединение с двигателем (close coupled design).

Дисковый насос DISCFLO, модель 203 мм., непосредственное соединение с двигателем (close coupled design)

Тип мотора по IEC   Разм. "A"   Разм. "B"   Разм. "C"   Разм. "D"   Разм. "E"   Разм. "F"   Разм. "G"   Разм. "H"
80L   559   333   241   330   192   254   140   58
90L   559   333   241   330   192   254   140   58
100L   587   365   241   330   202   305   191   38
112M   590   365   241   330   214   305   191   13
132   710   321   254   330   235   356   216
160M   804   340   254   330   262   356   216
160L   828   337   381   457   262   356   254
180M   906   333   381   457   282   356   254

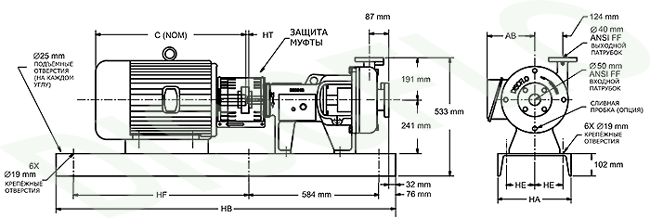

Дисковый насос DISCFLO, модель 203 мм., прямое соединение с двигателем (direct coupled design).

Дисковый насос DISCFLO, модель 203 мм., прямое соединение с двигателем (direct coupled design).

Тип мотора по IEC   Разм. "HB"   Разм. "HF"   Разм. "HT"   Разм. "HT"   Разм. "C"   Разм. "AB"   Разм. "HA"   Разм. "HE"
90L   1321   584   13   130   320   212   330   70
100L   1321   584   13   130   359   236   330   80
112M   1321   584   13   130   361   258   330   95
132   1321   584   13   130   447   296   330   108
160M   1321   584   13   130   603   369   330   127
160L   1524   787   13   130   644   369   330   127
180M   1524   787   13   130   680   404   330   140
180L   1524   787   13   130   701   404   330   140
200ML   1575   838   13   130   773   497   457   159
225SM   1575   838   13   130   835   542   457   203
